一、概述
FXS-TC-□型防爆感溫/感煙火災探測器是非編碼型（繼電器無緣觸點輸出）探測器，可以和國內外任何廠家的火災報警控制器配套使用。當現場溫度超過60℃設定溫度或煙霧濃度超過規定值時，探測器自動向控制器發出報警信號（內部繼電器接點閉合），且探測器指示燈常亮。只有在系統復位或暫短掉電時且又重新上電后，探測器自動恢復檢測狀態（內部繼電器接點開路），指示燈恢復閃爍（巡檢）狀態。
本產品符合國家防爆標準GB3836-2010的有關規定，經國家指定的檢驗機關檢驗合格，并取得了防爆合格證書�？蛇m用于石油、化工、軍工、冶金、制藥等行業中含有易燃易爆混合氣體的場所。
二、主要技術參數
1.防爆標志： ExdibⅡCT6
2.環境溫度：－30℃～＋50℃
3.相對濕度：≤95％
4.大氣壓力：80～110 kPa
5.工作電壓：DC24V±4V
6.靜態電流：≤120μA
7.報警電流：10mA≤I≤30mA
8.響應閥值：0.1dB/M-0.27dB/M
9.報警復位：瞬間斷電（10sMin,DC2.5VMax）
三、安裝與布線
1.安裝方法

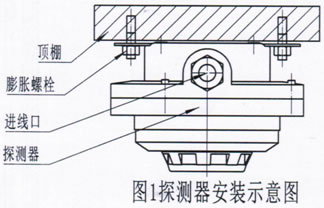

根據現場情況用M6膨脹螺釘通過探測器固定爪，將防爆外殼固定在頂棚上。電纜的引入裝置采用封壓膠圈結構，電纜外徑為8mm，電纜的防爆進線口為M22×1.5內螺紋。探測器安裝示意圖如圖1所示。
2.接線
松開探測器外殼固定螺釘，打開隔爆腔將電纜從一側進線口穿入，DC24V電源線接在線路板的輸入端子D、D上（無極性要求），信號線接G、K為常開無緣觸點，G、B為常閉無緣觸點。見圖2接線圖。
3.在探測器周圍0.5m內，不應有遮蔽物。
4.探測器至空調送風孔邊的水平距離不小于1.5m。
5.探測器至墻壁、梁邊的水平距離不小于0.5m。
6.在寬度小于3m的走廊頂棚上設置探測器時，宜居中布置。探測器的安裝間距不應超過15m，探測器距墻端的距離不應大于探測器安裝間距的一半。
7.探測器宜水平安裝，如必須傾斜安裝時，傾斜角不應大于45°。
8.探測器底座應安裝牢固，導線連接必須可靠。
9.探測器的確認燈，應面向便于人員觀察的主要入口方向。
10.嚴禁在易燃易爆場所帶電拆卸。
11.安裝時不要損傷隔爆面，并保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜導線或其它異物。
|
